混凝土拌合樓配套用JS系列雙臥軸強制式攪拌機，有JS500、750、1000、1500、2000等主要機型，生產率分為25、40、50、75、100m3/h。可與不同型號的PL系列配料機組成簡易式混凝土攪拌站，也可作為攪拌站的主機。可攪拌干硬性混凝土、塑性混凝土、流動性混凝土、輕骨料混凝土及各種砂漿，該機具有結構合理、攪拌質量好、時間短、能耗低、噪聲小等特點。 適用于各種建筑工程及預制構件廠。
本機卸料高度分別為 1.5m、2.7m、3.8m三種（或用戶自定）,用戶可自配翻斗車或混凝土攪拌輸送車配套使用。

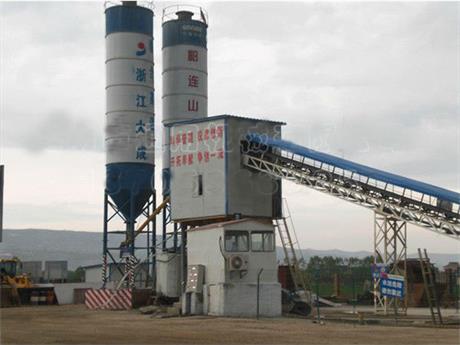

混凝土拌合樓:HZS60D（斜皮帶）產品結構特點：
⑴機架：機架分上機架和下機架。上機架頂部安裝水泥秤、水秤及其支架、砂石集料斗及支架，上機架中部安裝攪拌主機，下部安裝卸料斗；下機架是上機架的支撐部件，一二層平臺之間設有扶梯，主樓上半部采用彩板封閉。
⑵骨料供給系統：PL1600A型配料機由倉架、倉體、皮帶機、計量斗、計量杠桿及傳感器組成。倉體是3個8m3的儲料倉及圍板，倉下口敞開式，骨料分別由3臺皮帶輸送機輸送至計量斗，計量方式是計量杠桿---傳感器---電子秤，自動完成砂、石等物料的配料。計量斗下部是1臺皮帶機，將骨料送至18o皮帶機。18o皮帶機由電動滾筒、槽型托輥、下托輥、清掃器、輸送帶、張緊裝置、接料槽和機架組成。將骨料送至集料斗。集料斗由斗體、支架、開關門裝置、防塵罩組成。將骨料投入攪拌機。
⑶水泥供給系統：水泥（粉煤灰）筒倉由支架、筒體、卸料門、除塵器、破拱裝置、輸料管等組成。水泥經敞開卸料門進入螺旋輸送機。螺旋輸送機由整機和吊裝裝置組成。將水泥輸送至水泥秤。水泥秤由計量斗及拉桿、蝶閥、傳感器、除塵管組成。將水泥投入攪拌機。
⑷水供給系統：水箱或水池，根據水的資源條件用戶自備水路系統由水泵及支架、水管及管件等組成。將水輸送至水秤。水秤由計量斗及拉桿、蝶閥、傳感器組成。將水投入攪拌機。
⑸液態外加劑供給系統：儲料桶由兩套儲料桶及支座、不銹鋼泵及支座、排液管閥等組成。管路系統由膠管、管件、閥門、電磁閥組成。將液態外加劑送至其計量秤。外加劑計量秤由計量斗及拉桿、蝶閥、傳感器及支架組成。將液奢望外加劑投入水秤，與水一并投入攪拌機。
⑹壓縮空氣供給系統：由空壓機、三聯體、管路、電磁換向閥、快換接頭、空氣過濾器等組成。將壓縮空氣送至氣缸、蝶閥、破拱等用氣點。
混凝土拌合樓,混凝土拌和樓工作原理
混凝土拌合樓分為四個部分:砂石給料、粉料(水泥、粉煤灰、膨脹劑等) 給料、水與外加劑給料、傳輸攪拌與存儲.其工作流程：攪拌機控制系統上電后,進入人- 機對話的操作界面,系統進行初始化處理,其中包括配方號、混凝土等級、坍落度、生產方量等.根據稱重對各料倉、計量斗進行檢測,輸出料空或料滿信號,提示操作人員確定是否啟動攪拌控制程序.啟動砂、石皮帶電機進料到計量斗;打開粉煤灰、水泥罐的蝶閥,啟動螺旋機電機輸送粉煤灰、水泥到計量斗;開啟水倉和外加劑池的控制閥使水和外加劑流入計量斗.計量滿足設定要求后開啟計量斗斗門,配料進入已啟動的攪拌機內攪拌混合,到設定的時間打開攪拌機門,混凝土進入己接料的攪拌車內.
混凝土拌合樓,混凝土拌合站選購事項
1. 施工混凝土的性能標號；由此來選擇用什么樣的攪拌主機。如水利工程則必須選用強制攪拌主機。另外，還應根據可攪拌混凝土物料種類選配配料站及儲料倉。
2. 施工混凝土的任務量及其工期；用此兩項參數來選擇用多大規格的攪拌站。設混凝土總?cè)蝿?wù)量為M；混凝土澆注天數為T(mén)；每天工作小時數為H；利用系數為K，則應選用攪拌站的規格X=M/T*H*K ,其中K為0.7-0.9。在選用中還要考慮成品混凝土的運輸狀況。如：是直接泵送還是車輛輸送。輸送車輛的容積也是決定攪拌站型號的重要依據。
3. 施工環境和施工對象；在選擇購買混凝土攪拌站時，應充分考慮施工對象和施工環境的影響，從而保證施工順利和施工質量。在下列情況下我們建議您好有備無
a. 當工地需一次性澆注的量較大（按可選攪拌需攪拌12小時以上），夠件質量要求較高，且附近沒有可增援的攪拌站時，好選擇兩臺規格小一點的攪拌站，或者選擇一主一副的雙機配制。
b. 當工地交通不便，維修人員進出工地需要花費大量時間時，好選擇用相同較小規格的雙機站，或準備足夠的備件，從而保證施工進度順利。
c. 當施工地較分散，但工地之間距離不太遠，混凝土輸送車的輸送半徑不超過半小時車程，翻斗車輸送不超過10分鐘車程。好采用多工號集中攪拌，以提高攪拌站的利用率和施工經濟效益。
4. 操作人員素質；一般來說，小型攪拌站結構較簡單，控制系統也較簡單,所以對操作維修人員要求較低。而較大的站結構復雜，自動化程度高，因此對操作人員的要求也較高。所以您在購買攪拌站時除考慮前面幾項因素之外，還應考慮本條因素。
5. 配制選擇；在一般情況下，生產廠家有成熟的產品配制，如規格、數量、品種等。您在產品訂購時可提出您的特殊要求。我們會盡力滿足您的要求。但是在選購產品時切忌貪大求全，這樣會造成經濟上不不要的浪費。另外在選購產品時除參照不同生產廠家的價格以外，還應特別注意不同廠家的配制清單。除上述的規格、品種和數量外，最重要的是配套件的生產廠家。綜以上逐條，您總能選擇最合適您的機型。在選擇機型時不要追求好的，而應追求最合適和滿足您需求的，因?yàn)檫@樣的選擇才是最經濟和最有效的。
HL60/90/120/150/180 混凝土拌合樓,混凝土攪拌站主要特點:
1、優良的攪拌性能及高效的生產率：
主機采用雙臥軸強制式攪拌機，攪拌能力強，攪拌均勻、迅速，生產率高，對于干硬性、塑性及各種配比的混凝土，均能達到良好的攪拌效果。先進的主機配以高效率的計量稱重系統和骨料輸送系統，再加上先進的工業計算機控制方式，使整機具有高效的生產能力。
2、精確的計量性能：
各計量秤均為電子式稱量方式，所用傳感器均選用世界著名的“托利多”高精度傳感器，骨料供給系統選用四個計量斗同時計量方式，使骨料供給系統配料周期大大縮短，計量精度大大提高。
3、簡捷的操作性能：
整機采用具可靠性的工業計算機控制和完善的管理，有自動、手動兩種工作方式，操作簡單，易于掌握。能夠存儲配比種數無限制，動態畫面跟蹤顯示，能清楚了解各部件運動情況，能同時存儲、打印報表等各種數據資料。可根據不同容量的混凝土攪拌運輸車設置任意的生產量和罐數而自動完成。攝像監視系統，使整套設備功能齊全，強大。
4、優秀的環保性能：
所有的粉狀物料，從上料、配料、計量、加料到攪拌出料都在封閉狀態下進行。全封閉結構的攪拌主體、骨料輸送系統及除塵系統，有效的降低了粉塵和噪聲對環境造成的污染。
5、高壽命的設計：
攪拌主機襯板及葉片采用高鉻高錳合金鑄鋼材料，獨特的軸端支承及密封形式極大地提高了主機的使用壽命。對經常受沖擊、易磨損部位如：卸料斗、中間骨料倉采用耐磨鋼板在內部加強，以延長其使用壽命。
6、專業的鋼結構設計：
依靠具有鋼結構國家甲級設計資質的集團設計中心設計的攪拌主樓鋼結構結構穩定，抗震能力強。外封裝采用夾芯彩鋼板，既美觀大方由可以保溫隔熱。
7、靈活的場地布置：
可根據場地的情況，可選擇3～5個骨料倉，再選擇不同角度的上料皮帶機或提升斗，做出更合理的布置。
8、完善的工業設計：
工業設計貫穿于產品的整個設計過程中，設計將人機工程學和美學有機結合，使得整機造型美觀、大方，結構布局合理，色彩怡人。各保養、維修部位均設有走臺或檢梯，且有足夠的操作空間，操作更舒適，維修更方便。
|
